Contacteur encastre nf Ø 8mm 95cm 4 fils detecteur ouverture magnetique nfa2p ce37-t capteur alarme

Dimensions O9x35mm . Poids 20gr. 4 fils longueur 95cm . Fil blanc et fil jaune boucle de détection. Fil marron et fil bleu boucle d'autoprotection. Courant maximum de 500mA/12Vcc

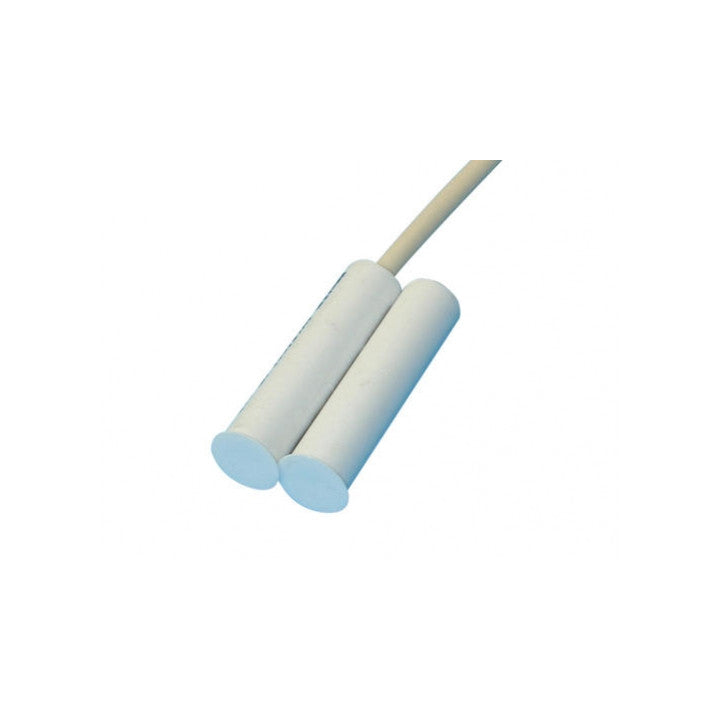

Detecteur d'ouverture magnetique encastré
Le contact NF est réalisé par une ampoule reed moulée dans un boîtier cylindrique fermé par un aimant ticonal.
Montage encastré.
4 fils longueur 95cm

Distance d'ouverture : 1,6 cm
Dimensions : 35 x O 8 mm
Courant maximum de 500mA/12Vcc
Le 1340 est autoprotégé et agréé NFA2P.
Il est prédisposé au raccordement à  une centrale d'alarme électronique à  l'aide de 4 fils (2 pour le contact, 2 pour l'autoprotection).

Le 1340 détecte une ouverture de 15mm.
Sortie sur contact de type NF.

Le contact d'ouverture se composent d'un aimant créant le champ magnétique et d'un contact dont l'état est modifié par la présence de ce champ.
Dans l'air ou sur des matériaux neutres (bois, aluminium, plâtreetc) le champ magnétique se réparti de manière homogène autour de l'aimant.
A proximité de matériau ferromagnétique (acier, fer doux) le champ magnétique de l'aimant est entièrement attiré et capté par ce matériau et n'agit plus dans les autres directions.
En conséquence, il est indispensable d'éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les cales d'espacement spécifiques. Pour vérifier qu'un matériau est ferromagnétique ou non, utiliser l'aimant du contact. S'il y a attraction entre l'aimant le matériau, ce dernier est ferromagnétique.

Principe de fonctionnement d'un détecteur d'ouverture magnétique de type NF (normalement fermé)

Les détecteurs d'ouvertures sont utilisés sur les issues ou les accès à  protéger.

Chaque détecteur est composé de deux parties :

un contact installé sur l'huisserie et un aimant sur la partie mobile.

Le contact est un interrupteur à  lame souple (ILS ou contact Reed). Lorsque l'aimant est éloigné de l'ILS, le contact de celui-ci est ouvert. La centrale reçoit comme information une ouverture synonyme de porte ou fenêtre ouverte ; si le système de sécurité est en service, l'alarme se déclenche. Lorsque l'aimant s'approche du contact, les deux lames de l'ILS sont soumises au champ magnétique. Chaque lame se comporte alors comme un aimant. La lame souple se déforme et entre en contact avec la lame rigide. Le contact électrique est établi ; la centrale reçoit comme information une fermeture. Dans ce cas l'alarme ne sera pas déclenchée. Les contacts les plus utilisés sont les NF = fermé au repos et ouvert en alarme. Ces contacts doivent être raccordés en série sur une zone normalement fermée de votre centrale d'alarme. Gros avantage de ces contacts est que l'ouverture d'un seul ou bien la coupure de câble déclenche l'alarme.

Il existe deux types de détecteurs d'ouverture (NF et NO) :

- détecteur ouverture magnétique NF (contact normalement fermé = pas d'alarme, contact ouvert en alarme)

- détecteur ouverture magnétique NO (contact normalement ouvert = pas d'alarme, contact fermé en alarme)

Dans le cas ou vous souhaitez commander un ou plusieurs détecteurs ouverture magnétique NO, prière visiter notre site web sur (réf. 3920)
